精心為您推薦【水泵吸入口擴散器SDFX水泵擴散過濾器/水泵吸入口擴散過濾器/水泵擴散器/泵入口過濾器/水泵吸入口擴散器/水泵擴散過濾器/吸入口擴散導流過濾器/吸入式擴散除污器/泵前污水處理器】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢138-1727-3199選購！
產品簡介：

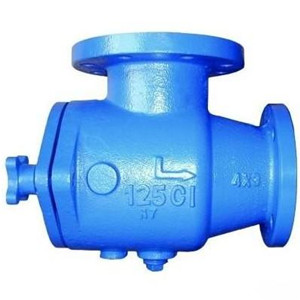

水泵吸入口擴散器SDFX水泵擴散過濾器/水泵吸入口擴散過濾器/水泵擴散器/泵入口過濾器/水泵吸入口擴散器/水泵擴散過濾器/吸入口擴散導流過濾器/吸入式擴散除污器/泵前污水處理器直接安裝在泵的吸入端，具有特殊過濾設置能有效剔除雜物，平直的整流板能夠為泵提供平穩的水流，減少亂流對泵的沖擊和侵蝕，節省了泵的入口導流管，可大幅度減少安裝空間，具有取代90度彎管，Y型過濾器及整流管的功能。
主要特點及用途：
1、面積大的沖孔過濾網，故內部壓降小。
2、閥門內部采用特殊導向板，產生穩流，從而保護泵葉（防止產生氣鎖現象）。
3、閥體上可安裝壓力表，不用另裝。
4、根據需要可配置雙過濾器，可交替使用。
5、根據現場要求，可用支架來方便調節擴散過濾器的高度。
6、根據需求內部可安裝磁鐵來過濾鐵粉，從而保護泵。
7、閥體上設有排泄塞，不需格外安裝排污管道。
8、比傳統的安裝方式節省很多空間和管道材料。
9、本體內外均為粉體環氧樹脂涂裝，可避免生銹而影響水質。
10、壓力表凸臺接口，即由壓差大小可判定是否過多垃圾堆于濾網外部。
主要技術參數：
|
公稱壓力 |
工作溫度 |
適用介質 |
法蘭標準 |
|
1.0~2.5 |
-10~250 |
水，蒸汽，油 |
GB/T17241.6 GB/T9113 |
閥門試驗壓力：
|
公稱壓力 |
強度試驗壓力 |
最大入口壓力 |
|
1.0 |
1.5 |
1.0 |
|
1.6 |
2.4 |
1.6 |
|
2.5 |
3.75 |
2.5 |
主要零件材料：
|
序號 |
零件名稱 |
材 料 |
序號 |
零件名稱 |
材 料 |
|
1 |
閥 體 |
球鐵或焊接不銹鋼 |
5 |
濾扎罩 |
不銹鋼 |
|
2 |
閥 蓋 |
球鐵或焊接不銹鋼 |
6 |
螺 栓 |
鍍鋅板或不銹鋼 |
|
3 |
整流 板 |
球鐵或焊接不銹鋼 |
7 |
密封劵 |
丁睛橡膠 |
|
4 |
濾 網 |
不銹鋼 |
8 |
螺 塞 |
鍍鋅板或不銹鋼 |
主要外形尺寸：
|
公稱通徑 DN(mm) |
G |
L |
D |
z-d |
A |
B |
|||
|
PN1.0 |
PN1.6 |
PNI.0 |
PN1.6 |
||||||
|
50 |
1/2 |
200 |
160 |
160 |
4-18 |
4-18 |
95 |
105 |
|
|
65 |
1/2 |
210 |
180 |
180 |
4-48 |
4-18 |
110 |
115 |
|
|
80 |
1/2 |
240 |
195 |
195 |
8-18 |
8-18 |
135 |
140 |
|
|
100 |
1/2 |
150 |
215 |
215 |
8-18 |
8-18 |
150 |
150 |
|
|
125 |
1/2 |
290 |
245 |
245 |
8-18 |
8-18 |
155 |
155 |
|
|
150 |
3/4 |
320 |
280 |
280 |
8-23 |
8-23 |
170 |
170 |
|
|
200 |
3/4 |
410 |
335 |
335 |
8-23 |
12-23 |
230 |
245 |
|
|
250 |
3/4 |
450 |
395 |
405 |
12-23 |
12-25 |
250 |
250 |
|
|
300 |
1 |
510 |
445 |
460 |
12-23 |
16-25 |
275 |
275 |
|
|
350 |
1 |
570 |
505 |
520 |
16-23 |
16-25 |
315 |
315 |
|
|
400 |
2 |
640 |
565 |
580 |
16-25 |
16-30 |
360 |
360 |
|
|
450 |
2 |
730 |
615 |
640 |
20-26 |
20-30 |
400 |
400 |
|
|
500 |
2 |
805 |
670 |
705 |
20-26 |
20-34 |
460 |
470 |
|
|
600 |
2 |
940 |
780 |
840 |
20-30 |
20-41 |
560 |
580 |
|
|
350x250 |
3/4 |
460 |
405 |
405 |
12-23 |
12-25 |
250 |
250 |
|
|
400x350 |
1 |
570 |
460 |
460 |
12-23 |
16-25 |
315 |
315 |
|
|
500x300 |
1 |
650 |
520 |
520 |
16-23 |
16-25 |
360 |
315 |
|
|
500x400 |
1 |
660 |
580 |
580 |
16-25 |
16-30 |
360 |
306 |
|
上海喬邑閥門為您提供優質的【水泵吸入口擴散器SDFX水泵擴散過濾器/水泵吸入口擴散過濾器/水泵擴散器/泵入口過濾器/水泵吸入口擴散器/水泵擴散過濾器/吸入口擴散導流過濾器/吸入式擴散除污器/泵前污水處理器】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系138-1727-3199！
