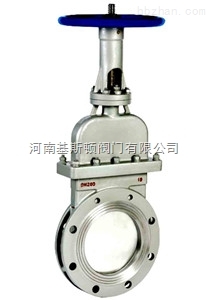

暗桿刀型閘閥DMZ73H手動插板閥/手動不銹鋼暗桿刀型閘閥
產品簡介：
暗桿刀型閘閥DMZ73H手動插板閥/手動不銹鋼暗桿刀型閘閥體積小，重量輕，輕型節材，是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。采用金屬對金屬的硬密封，或采用金屬對橡膠的軟密封。在開啟和關閉的過程中，閘板與密封面采用了特殊的設計，摩擦較少，經久耐用。
此種刀形閘閥的上密封突破了常規的密封形式，采用上蓋結構，使得上密封由大面積的矩形密封改成了小面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封改成了面積的圓周密封，密封性能大大提高。在圓周密封的基礎上，又采用了目前國際上先進的浮動密封結構，使得上密封達到了與管道同壽命的程度，從而整體上提高了閥門的使用壽命。在手輪頂部加裝封套裝置后，可以使閥門活動部件全部處于封閉狀態，閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。特別適合在粉塵及干燥的惡劣環境中長期正常工作。 注：可根據使用單位的環境和要求來設計與生產，適合用戶的安裝和使用。
應用規范：
設計制造： JB/T8691-1998
結構長度： GB/T151882-94
法蘭連接： GB/T91131-2000、JB/T79-94
試驗與驗收： GB/T13927-92
連接尺寸：
| MPa | DN | L | D | D1 | D2 | N-M |
| 1.0 | 50 | 43 | 160 | 125 | 100 | 4-M16 |
| 65 | 46 | 180 | 145 | 120 | 4-M16 | |
| 80 | 46 | 195 | 160 | 135 | 4-M16 | |
| 100 | 52 | 215 | 180 | 155 | 8-M16 | |
| 125 | 56 | 245 | 210 | 185 | 8-M16 | |
| 150 | 56 | 280 | 240 | 210 | 8-M20 | |
| 200 | 60 | 335 | 295 | 265 | 8-M20 | |
| 250 | 68 | 390 | 350 | 320 | 12-M20 | |
| 300 | 78 | 440 | 400 | 368 | 12-M20 | |
| 350 | 78 | 500 | 460 | 428 | 16-M20 | |
| 400 | 102 | 565 | 515 | 482 | 16-M22 | |
| 450 | 114 | 615 | 565 | 532 | 20-M22 | |
| 500 | 127 | 670 | 620 | 585 | 20-M22 | |
| 600 | 154 | 780 | 725 | 685 | 20-M27 | |
| 700 | 165 | 895 | 840 | 800 | 24-M27 | |
| 800 | 190 | 1010 | 950 | 898 | 24-M30 | |
| 900 | 203 | 1110 | 1050 | 1005 | 28-M30 | |
| 1000 | 216 | 1220 | 1160 | 1115 | 28-M30 | |
| 1200 | 254 | 1450 | 1380 | 1325 | 32-M36 | |
| 1.6 | 50 | 43 | 160 | 125 | 99 | 4-M16 |
| 65 | 46 | 185 | 145 | 120 | 4-M16 | |
| 80 | 46 | 200 | 160 | 135 | 8-M16 | |
| 100 | 52 | 220 | 180 | 155 | 8-M16 | |
| 125 | 56 | 250 | 210 | 185 | 8-M16 | |
| 150 | 56 | 285 | 240 | 210 | 8-M20 | |
| 200 | 60 | 340 | 295 | 265 | 12-M20 | |
| 250 | 68 | 405 | 355 | 310 | 12-M22 | |
| 300 | 78 | 460 | 410 | 375 | 12-M22 | |
| 350 | 78 | 520 | 470 | 435 | 16-M22 | |
| 400 | 102 | 580 | 525 | 485 | 16-M27 | |
| 450 | 114 | 640 | 585 | 545 | 20-M27 | |
| 500 | 127 | 715 | 650 | 609 | 20-M30 | |
| 600 | 154 | 840 | 770 | 720 | 20-M36 | |
| 700 | 165 | 910 | 840 | 788 | 24-M36 | |
| 800 | 190 | 1025 | 950 | 898 | 24-M36 | |
| 900 | 203 | 1125 | 1050 | 998 | 28-M36 | |
| 1000 | 216 | 1255 | 1170 | 1110 | 28-M42 | |
| 1200 | 254 | 1485 | 1390 | 1325 | 32-M48 |
河南基斯頓閥門有限公司主要生產銷售【暗桿刀型閘閥DMZ73H手動插板閥/手動不銹鋼暗桿刀型閘閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
