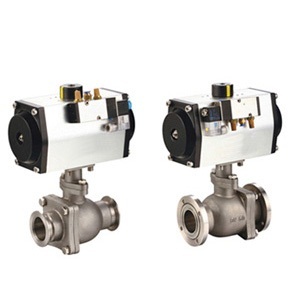

氣動真空球閥GUQ氣動高真空壓力球閥
產品簡介：
氣動真空球閥GUQ氣動高真空壓力球閥適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用(彈簧復位)，可選配反饋信號裝置及電氣閥門定位器。適用的工作介質為帶酸、堿性的氣體或液體。
主要技術性能：
|
適用范圍(Pa) |
快卸法蘭（KF）2x105 ～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-5 |
|
介質溫度（℃） |
標準出廠：-30～+150 |
|
氣源壓力（MPa） |
0.4～0.8 |
|
法蘭標準 |
GB4982；GB/T6070 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz |
|
信號反饋 |
標準出廠：閥位指示器 |
|
氣缸可選 |
標準出廠：雙作用式 |
主要外形尺寸：
快卸法蘭（KF）連接（GB4982）
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
|
GUQ-10/KF |
10 |
30 |
40 |
168 |
92 |
140 |
|
GUQ-16/KF |
16 |
30 |
17.2 |
154 |
100 |
140 |
|
GUQ-25/KF |
25 |
40 |
26.2 |
175 |
114 |
164 |
|
GUQ-40/KF |
40 |
55 |
41.2 |
247 |
165 |
210 |
|
GUQ-50/KF |
50 |
75 |
52.2 |
282 |
175 |
247 |
活套法蘭連接（GB/T6070）
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
L |
A |
n-ΦC |
|
GUQ-10 |
10 |
50 |
40 |
160 |
99 |
146 |
4-6.5 |
|
GUQ-16 |
16 |
60 |
45 |
162 |
100 |
146 |
|
|
GUQ-20 |
20 |
65 |
50 |
191 |
114 |
168 |
|
|
GUQ-25 |
25 |
70 |
55 |
191 |
114 |
168 |
|
|
GUQ-32 |
32 |
90 |
70 |
230 |
140 |
204 |
4-9 |
|
GUQ-40 |
40 |
100 |
80 |
267 |
165 |
260 |
|
|
GUQ-50 |
50 |
110 |
90 |
289 |
175 |
268 |
|
|
GUQ-63 |
63 |
130 |
110 |
313 |
186 |
||
|
GUQ-80 |
80 |
145 |
125 |
346 |
198 |
268 |
8-9 |
|
GUQ-100 |
100 |
165 |
145 |
375 |
220 |
298 |
|
|
GUQ-125 |
125 |
200 |
175 |
444 |
266 |
458 |
8-11 |
|
GUQ-150 |
150 |
225 |
200 |
497 |
296 |
525 |
|
|
GUQ-200 |
200 |
285 |
260 |
620 |
390 |
602 |
12-12 |
