精心為您推薦【快裝氣動直角閥/氣動內螺紋直角閥/氣動法蘭式直角閥/氣動快裝式直角閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：
快裝氣動直角閥/氣動內螺紋直角閥/氣動法蘭式直角閥/氣動快裝式直角閥是根據無流阻、無水錘、大流量的特點設計而成的。它廣泛應用于罐裝、瓶罐系統、啤酒釀造和飲料技術、化工工業、橡膠機械、食品工業、紡織印染和漂白、真空技術、水處理裝置、清洗消毒高溫滅菌、洗滌機械制造等工業領域?？煽馗哌_(dá)200C°的蒸汽、水、空氣、洗滌劑、真空、冷卻液、飲料、蘇打液、油、燃料、酒精、堿性溶液、鹽溶液、液壓油等。

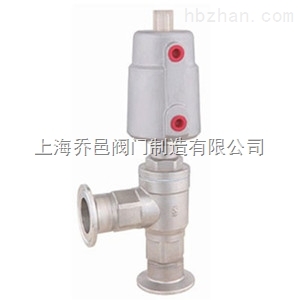

氣動內螺紋直角閥、氣動法蘭式直角閥、氣動快裝式直角閥
產品特點：
1、具有閥門開或關位置顯示。
2、外部氣動先導，可增加使用壽命，免維護。
3、具有多種控制方式：常開、常閉、雙動。
4、容易安裝：氣控頭可以作360旋轉，甚至限位開關也可以360旋轉。
5、溢流口與滑塊間有自調節密封壓蓋，可提高密封性能。
6、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保固定，并能自動校正位置。
7、閥體角座結構，可實現大流量（特別是與普通截止閥相比較），結構緊湊響應快。
8、無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
性能范圍：
|
類型 |
雙作用往復式、彈簧復位式 |
|
氣源壓力 |
雙作用：3-8bar/單作用：4-8bar |
|
工作溫度 |
PTFE：-20℃～180℃ 高溫-20℃~300℃ |
|
FPM：-10℃～100℃ |
|
|
執行器外殼 |
聚酰胺、不銹鋼 |
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
|
公稱通徑 |
DN15-DN100, 1/2″-4″ |
|
公稱壓力 |
PN1.6MPa ～PN2.5 |
|
閥體材質 |
304/316不銹鋼 |
|
連接方式 |
內螺紋、法蘭、快裝 |
|
適用介質 |
水、酒精、有機溶劑、水蒸氣等 |
|
特點 |
無水錘、體積小、流通能力大 |
主要零部件：
|
1.閥帽 |
8.連接件 |
15.氣缸蓋 |
|
2.六角螺栓 |
9.密封環 |
16.氣缸 |
|
3.防松墊片 |
型填料 |
17.閥桿 |
|
4.墊片 |
11.彈簧 |
型圈 |
|
5.密封盤 |
型填料 |
19.活塞 |
|
6.閥盤 |
13.擋圈 |
20.彈簧 |
|
7.銷子 |
型圈 |
21.觀察窗 |
氣動內螺紋直角閥主要外形連接尺寸：
|
DN |
H |
L |
L1 |
G |
|
15 |
48 |
162 |
81 |
1/2' |
|
20 |
48 |
162 |
81 |
3/4' |
|
25 |
56 |
178 |
93 |
1' |
|
32 |
77 |
210 |
122 |
1 1/4' |
|
40 |
77 |
210 |
122 |
1 1/2' |
氣動法蘭式直角閥主要外形連接尺寸：
|
DN |
H |
H1 |
L |
S |
C |
* |
|
15 |
121 |
80 |
162 |
16 |
95 |
14x4 |
|
20 |
123 |
82 |
162 |
16 |
105 |
14x4 |
|
25 |
130 |
88 |
168 |
18 |
115 |
14x4 |
|
32 |
154 |
114 |
210 |
18 |
135 |
16x4 |
|
40 |
154 |
114 |
210 |
20 |
145 |
16x4 |
氣動快裝式直角閥主要外形連接尺寸：
|
DN |
H |
H1 |
L |
C |
S |
執行器 |
|
15 |
68 |
68 |
162 |
51 |
3 |
50 |
|
20 |
68 |
68 |
162 |
51 |
3 |
50 |
|
25 |
75.5 |
75.5 |
168/178 |
51 |
3 |
50/63 |
|
32 |
96 |
96 |
210 |
51 |
3 |
80 |
|
40 |
96 |
96 |
210 |
64 |
3 |
80 |
注意事項：
1、管道必須清潔無污染。
2、根據需要安裝，但zui好使執行機構朝上。注意流向。
3、連接閥門注意對準管道，只有在用戶特殊要求時才取下執行機構。
4、打開或維修該角閥之前先切斷流體和控制氣源并降低管道系統中的壓力。
