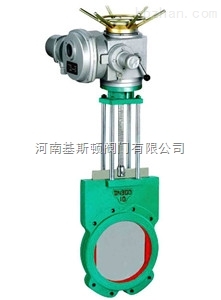

電動漿液閥Z973X電動對夾式漿液閥
產品簡介：
漿液閥分對夾式和整體式，對夾式漿液閥分壓蓋式漿液閥和四柱式漿液閥兩種，電動漿液閥Z973X電動對夾式漿液閥具有體積小，重量輕，本產品屬對夾二片式閥體、無壓條結構、雙向流通性質，流通阻力小、可切斷各種漿類、灰渣、污水、水渣混合物、纖維等介質，廣泛應用于電力，市政、礦山、冶金、化工、煤炭、水利等行業。
特點：
可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物；不銹鋼閘板可防止腐蝕引起的密封泄漏；短結構長度，可節省原料、安裝空間、也有效支持管道強度；閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封；U型閘板可作為切斷使用。
技術參數：
1、閥體材質:鑄鐵(GG25)
2、公稱壓力：0.6Mpa、1.0Mpa、150LB
3、公稱通徑：DN50-600mm NPS2"-24"
4、適用溫度：-0～+80℃(具體溫度范圍視密封副材質和介質性質而定)
5、連接法蘭：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS標準
6、密封型式：軟密封（X、F）
7、泄漏量：軟密封：A級（零泄漏）
8、驅動方式：電動驅動
性能規范：
|
|
試驗壓力（MPa) |
適用介質 |
|
|
|
殼體 |
密封 |
|||
|
0.6 |
0.9 |
0.66 |
煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液 |
≤100℃ |
|
1.0 |
1.5 |
1.1 |
||
連接尺寸：(mm)
|
公稱通徑mm |
L |
D |
D1 |
H |
n-M |
|
|
PN0.6 |
PN1.0 |
|||||
|
50 |
48 |
48 |
125 |
100 |
335 |
4-M16 |
|
65 |
48 |
48 |
145 |
120 |
363 |
4-M16 |
|
80 |
50 |
50 |
160 |
135 |
395 |
4-M16 |
|
100 |
50 |
50 |
180 |
155 |
465 |
8-M16 |
|
125 |
50 |
50 |
210 |
185 |
530 |
8-M16 |
|
150 |
60 |
60 |
240 |
210 |
630 |
8-M20 |
|
200 |
60 |
60 |
295 |
265 |
750 |
8-M20 |
|
250 |
70 |
70 |
350 |
318 |
900 |
12-M20 |
|
300 |
70 |
80 |
400 |
368 |
1120 |
12-M20 |
|
350 |
80 |
80 |
460 |
430 |
1260 |
16-M20 |
|
400 |
90 |
90 |
515 |
482 |
1450 |
16-M22 |
|
450 |
90 |
120 |
565 |
532 |
1600 |
20-M22 |
|
500 |
90 |
130 |
620 |
585 |
1800 |
20-M22 |
|
600 |
140 |
140 |
725 |
685 |
2300 |
20-M27 |
|
700 |
140 |
140 |
840 |
800 |
2500 |
24-M27 |
|
800 |
190 |
190 |
950 |
898 |
2800 |
24-M30 |
|
900 |
203 |
203 |
1050 |
1005 |
3100 |
28-M30 |
|
1000 |
216 |
216 |
1160 |
1115 |
3400 |
28-M30 |
|
1200 |
254 |
254 |
1380 |
1325 |
3600 |
32-M36 |
河南基斯頓閥門有限公司主要生產銷售【電動漿液閥Z973X電動對夾式漿液閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
