精心為您推薦【防爆電動硬密封對夾蝶閥D973H】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

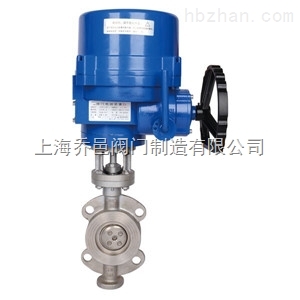

防爆電動硬密封對夾蝶閥D973H是采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
3、密封材料耐老化、耐腐蝕，使用壽命長等特點。
4、兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
5、閥座密封與靠背一體結構，減少閥座變形量。
6、閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
7、可以任何位置安裝，維修方便。
零部件材料
|
零部件名稱 |
材質 |
|
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
下軸套 |
銅合金、304、316 |
|
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
密封圈 |
NBR丁晴橡膠、PTFE、PPL、304、316 |
|
壓板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
固定銷 |
25、35、45 |
|
上閥軸 |
2Cr13、304、316、316L |
|
下閥軸 |
2Cr13、304、316、316L |
|
上軸套 |
銅合金、304、316 |
|
填料 |
聚四氟乙烯/柔性石墨 |
|
填料壓套 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
填料壓板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
技術參數
|
公稱通徑DN(mm) |
50～1200 |
|
公稱壓力 |
PN0.6、1.6、2.5MPa |
|
連接形式 |
對夾式 |
|
閥板形式 |
垂直板式 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量 |
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
|
基本誤差 |
±2.5% |
|
回差 |
±2.5% |
|
死區 |
1% (可調) |
|
可調范圍 |
50:1 |
|
配置執行機構 |
選配PSQ、HQ、361RS等系列角行程電動執行機構 |
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
執行器參數
|
執行器類別 |
精小型執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
性能規范
|
公稱通徑DN(mm) |
DN50～1200 |
||||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低壓氣密試驗 |
0.5～0.7 |
||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
||||
連接尺寸
|
公稱通經(DN) |
主要尺寸 |
連接尺寸 |
|||||||||
|
D973H/F |
D971F/X |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
||||||
|
L1 |
H |
L2 |
H |
K |
n-Фd |
K |
n-Фd |
K |
n-Фd |
||
|
50 |
43 |
112 |
43 |
63 |
530 |
125 |
4-18 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
115 |
46 |
70 |
530 |
145 |
4-18 |
145 |
4-18 |
145 |
8-18 |
|
80 |
46 |
120 |
46 |
83 |
565 |
160 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
138 |
52 |
105 |
600 |
180 |
8-18 |
180 |
8-18 |
190 |
8-22 |
|
125 |
56 |
164 |
56 |
115 |
640 |
210 |
8-18 |
210 |
8-18 |
220 |
8-26 |
|
150 |
56 |
175 |
56 |
137 |
705 |
240 |
8-22 |
240 |
8-22 |
250 |
8-26 |
|
200 |
60 |
200 |
60 |
164 |
775 |
295 |
8-22 |
295 |
12-22 |
310 |
12-26 |
|
250 |
68 |
243 |
68 |
206 |
945 |
350 |
12-22 |
355 |
12-26 |
370 |
12-30 |
|
300 |
78 |
250 |
78 |
230 |
1070 |
400 |
12-22 |
410 |
12-26 |
430 |
16-30 |
|
350 |
78 |
280 |
78 |
248 |
1140 |
460 |
16-22 |
470 |
12-26 |
490 |
16-33 |
|
400 |
102 |
305 |
102 |
289 |
1210 |
515 |
16-26 |
525 |
16-26 |
550 |
16-36 |
|
450 |
114 |
350 |
114 |
320 |
1335 |
565 |
20-26 |
585 |
16-30 |
600 |
20-36 |
|
500 |
127 |
380 |
127 |
343 |
1415 |
620 |
20-26 |
650 |
20-30 |
660 |
20-36 |
|
600 |
154 |
445 |
154 |
413 |
1605 |
725 |
20-30 |
770 |
20-33 |
770 |
20-39 |
|
700 |
165 |
480 |
165 |
478 |
1844 |
840 |
24-30 |
840 |
24-36 |
875 |
24-42 |
|
800 |
190 |
530 |
190 |
525 |
2040 |
950 |
24-33 |
950 |
24-39 |
990 |
24-48 |
|
900 |
203 |
580 |
203 |
585 |
2255 |
1050 |
28-33 |
1050 |
28-39 |
1090 |
28-48 |
|
1000 |
216 |
650 |
216 |
640 |
2380 |
1160 |
28-36 |
1170 |
28-42 |
1210 |
28-56 |
|
1200 |
254 |
760 |
254 |
755 |
2640 |
1380 |
32-39 |
1390 |
32-48 |
1420 |
32-56 |
上海喬邑閥門為您提供優質的【防爆電動硬密封對夾蝶閥D973H】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶?、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
