精心為您推薦【D971X防爆電動對夾式蝶閥D971F】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

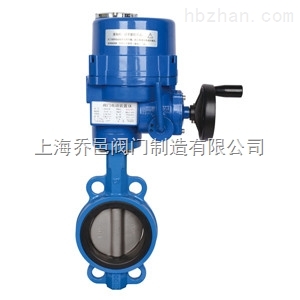

D971X防爆電動對夾式蝶閥D971F是由角行程的電動執行機構和蝶閥閥體組成。可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封結構。被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上，是截?cái)嗔黧w的zui佳裝置。
特點：
1.該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2.功能強，體積小，輕便宜人，性能可靠，配套簡單。
3.采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能zui佳的目的
零部件材料
|
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
2 |
下軸套 |
銅合金、304、316 |
|
3 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
4 |
密封圈 |
NBR丁晴橡膠、PTFE、PPL、304、316 |
|
5 |
壓板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
6 |
固定銷 |
25、35、45 |
|
7、8 |
上、下閥軸 |
2Cr13、304、316、316L |
|
9 |
上軸套 |
銅合金、304、316 |
|
10 |
填料 |
聚四氟乙烯/柔性石墨 |
|
11、12 |
填料壓蓋組件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
技術參數
|
公稱通徑DN(mm) |
50～1200 |
|
|
公稱壓力 |
PN0.6、1.6、2.5MPa |
|
|
連接形式 |
對夾式、法蘭式 |
|
|
閥板形式 |
垂直板式 |
|
|
流量特性 |
近似快開型 |
|
|
動作范圍 |
0～90° |
|
|
泄露量 |
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
|
|
基本誤差 |
±2.5% |
|
|
回差 |
±2.5% |
|
|
死區 |
1% (可調) |
|
|
可調范圍 |
50:1 |
|
|
配置執行機構 |
選配PSQ、HQ、361RS等系列角行程電動執行機構 |
|
|
控制方式 |
開關到位燈(開關兩位控制) |
|
執行器參數
|
執行器類別 |
精小型執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
性能規范
|
公稱通徑 |
DN（mm） |
50～1600 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤150℃ |
|||
|
適用介質 |
具有腐蝕性介質 |
|||
連接尺寸
|
公稱通經(DN) |
主要尺寸 |
法蘭尺寸 |
|||||||||
|
L1\L2 |
H |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
||||||
|
毫米 |
毫米 |
硬密封 |
軟密封 |
D1 |
n-Фd |
D1 |
n-Фd |
D1 |
n-Фd |
||
|
50 |
2 |
43 |
112 |
63 |
530 |
125 |
4-18 |
125 |
4-18 |
125 |
4-18 |
|
65 |
2-1/2 |
46 |
115 |
70 |
530 |
145 |
4-18 |
145 |
4-18 |
145 |
8-18 |
|
80 |
3 |
46 |
120 |
83 |
565 |
160 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
138 |
105 |
600 |
180 |
8-18 |
180 |
8-18 |
190 |
8-22 |
|
125 |
5 |
56 |
164 |
115 |
640 |
210 |
8-18 |
210 |
8-18 |
220 |
8-26 |
|
150 |
6 |
56 |
175 |
137 |
705 |
240 |
8-22 |
240 |
8-22 |
250 |
8-26 |
|
200 |
8 |
60 |
200 |
164 |
775 |
295 |
8-22 |
295 |
12-22 |
310 |
12-26 |
|
250 |
10 |
68 |
243 |
206 |
945 |
350 |
12-22 |
355 |
12-26 |
370 |
12-30 |
|
300 |
12 |
78 |
250 |
230 |
1070 |
400 |
12-22 |
410 |
12-26 |
430 |
16-30 |
|
350 |
14 |
78 |
280 |
248 |
1140 |
460 |
16-22 |
470 |
12-26 |
490 |
16-33 |
|
400 |
16 |
102 |
305 |
289 |
1210 |
515 |
16-26 |
525 |
16-26 |
550 |
16-36 |
|
450 |
18 |
114 |
350 |
320 |
1335 |
565 |
20-26 |
585 |
16-30 |
600 |
20-36 |
|
500 |
20 |
127 |
380 |
343 |
1415 |
620 |
20-26 |
650 |
20-30 |
660 |
20-36 |
|
600 |
24 |
154 |
445 |
413 |
1605 |
725 |
20-30 |
770 |
20-33 |
770 |
20-39 |
|
700 |
28 |
165 |
480 |
478 |
1844 |
840 |
24-30 |
840 |
24-36 |
875 |
24-42 |
|
800 |
32 |
190 |
530 |
525 |
2040 |
950 |
24-33 |
950 |
24-39 |
990 |
24-48 |
|
900 |
36 |
203 |
580 |
585 |
2255 |
1050 |
28-33 |
1050 |
28-39 |
1090 |
28-48 |
|
1000 |
40 |
216 |
650 |
640 |
2380 |
1160 |
28-36 |
1170 |
28-42 |
1210 |
28-56 |
|
1200 |
48 |
254 |
760 |
755 |
2640 |
1380 |
32-39 |
1390 |
32-48 |
1420 |
32-56 |
上海喬邑閥門為您提供優質的【D971X防爆電動對夾式蝶閥D971F】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
