ZMQP氣動薄膜切斷閥ZMQM
產品簡介：

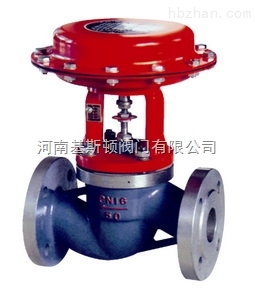

ZMQP氣動薄膜切斷閥ZMQM由氣動薄膜多彈簧執行機構和控制閥門組成，閥體結構有單座、套筒和三通三種型式。廣泛應用于石油、化工、冶金、電力、輕工、紡織等行業的自動化控制系統中。
閥體：
型 式： 直通鑄造球型閥、三通鑄造球型閥
公稱通徑： 15、20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力： PN1.6、4.0、6.4MPa
法蘭連接： JB/T79.1-94、79.2-94等
材 料： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋： 標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃
壓蓋型式： 螺栓壓緊式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內組件：
閥芯型式：?jiǎn)巫烷y芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥芯（三通）
流量特性：快開
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐蝕合金等。
執行機構：
型 號：活塞式執行機構
供氣壓力：3～5bar
環境溫度：-30～+70℃
閥作用型式：
氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
附件：
電磁閥、空氣過濾減壓器、保位閥、行程開關等
額定流量系數Kv、額定行程、泄露量、允許壓差：
|
公 稱 通 徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系數 |
單座、三通 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
套筒 |
|
|
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
|
額定行程L(mm) |
8 |
12 |
20 |
25 |
40 |
||||||||
|
泄 露量l/h |
硬密封 |
單座：0.01%×閥額定容量； 套筒：0.5%×閥額定容量 |
|||||||||||
|
軟密封 |
VI級 |
||||||||||||
|
允許壓差 (Mpa) |
單座、三通 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.6 |
0.69 |
0.39 |
|
套筒 |
6.4 |
||||||||||||
注：對于波紋管密封調節閥，zui大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。
結構圖：
外形尺寸：
|
公 稱 通 徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
210 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
|
A |
210 |
270 |
320 |
||||||||||
|
H1 |
115 |
115 |
125 |
130 |
145 |
158 |
170 |
230 |
240 |
260 |
315 |
360 |
|
|
H |
440 |
440 |
440 |
455 |
480 |
490 |
550 |
580 |
605 |
735 |
770 |
830 |
|
