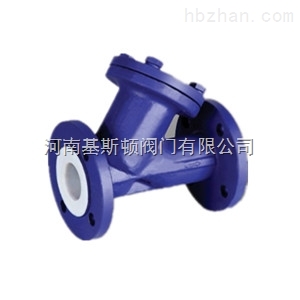

襯氟過濾器GL41F46襯氟Y型過濾器
產品簡介：
襯氟過濾器GL41F46襯氟Y型過濾器一般通水網為20-60目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。可依據不同客戶的需求，針對不同介質給閥門做相應配置。由于過濾器內壁及濾網均采用耐腐蝕性極強的四氟制成，因此該產品被廣泛應用于各種腐蝕性管路中，起到一個保護設備的作用。
技術標準：
|
法蘭尺寸 |
HG/T20592-2009 ASME16.5a |
|
公稱壓力試驗 |
0.6/1.0/1.6/2.5mMPa Class150 |
|
壓力試驗 |
GB/T13927-92 API598 |
|
型號 |
Y型、藍式 |
主要零材料：
|
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
|
Z |
C |
||
|
1 |
閥體、閥蓋 |
HT250/A 126 |
WCB/A216 WCB |
|
2 |
過濾網 |
PTFE（F4） |
|
|
3 |
螺栓/螺母 |
35/45、A193 B7/A194 |
|
|
4 |
襯里層 |
FEP（F46）PCTFE（F3） |
|
PN1.0MPa主要連接尺寸：
|
公稱通徑 |
主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
mm |
inch |
PN1.0MPa |
||||||
|
15 |
1/2 |
150 |
160 |
95 |
65 |
3 |
16 |
4-14 |
|
20 |
3/4 |
150 |
170 |
105 |
75 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
180 |
115 |
85 |
3 |
18 |
4-14 |
|
32 |
5/4 |
180 |
200 |
140 |
100 |
3 |
18 |
4-18 |
|
40 |
3/2 |
200 |
260 |
150 |
110 |
3 |
18 |
4-18 |
|
50 |
2 |
230 |
260 |
165 |
125 |
3 |
18 |
4-18 |
|
65 |
5/2 |
290 |
330 |
185 |
145 |
3 |
18 |
4-18 |
|
80 |
3 |
310 |
340 |
200 |
160 |
3 |
20 |
8-18 |
|
100 |
4 |
350 |
400 |
220 |
180 |
3 |
20 |
8-18 |
|
125 |
5 |
400 |
480 |
250 |
210 |
4 |
22 |
8-18 |
|
150 |
6 |
480 |
500 |
285 |
240 |
4 |
22 |
8-22 |
|
200 |
8 |
600 |
560 |
340 |
295 |
4 |
24 |
8-22 |
PN1.6MPa主要連接尺寸：
|
公稱通徑 |
主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
mm |
inch |
PN1.6MPa |
||||||
|
15 |
1/2 |
150 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
5/4 |
160 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
3/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
220 |
165 |
125 |
100 |
3 |
18 |
4-18 |
|
65 |
5/2 |
290 |
185 |
145 |
120 |
3 |
18 |
4-18 |
|
80 |
3 |
310 |
200 |
160 |
135 |
3 |
20 |
8-18 |
|
100 |
4 |
350 |
220 |
180 |
155 |
3 |
20 |
8-18 |
|
125 |
5 |
400 |
250 |
210 |
185 |
4 |
22 |
8-18 |
|
150 |
6 |
480 |
285 |
240 |
210 |
4 |
22 |
8-22 |
|
200 |
8 |
550 |
340 |
295 |
265 |
4 |
24 |
12-22 |
PN2.5MPa主要連接尺寸：
|
公稱通徑 |
主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
mm |
inch |
PN2.5MPa |
||||||
|
15 |
1/2 |
150 |
95 |
65 |
45 |
3 |
16 |
4-14 |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
3 |
18 |
4-14 |
|
25 |
1 |
160 |
115 |
85 |
65 |
3 |
18 |
4-14 |
|
32 |
5/4 |
180 |
140 |
100 |
75 |
3 |
18 |
4-18 |
|
40 |
3/2 |
200 |
150 |
110 |
85 |
3 |
18 |
4-18 |
|
50 |
2 |
230 |
165 |
125 |
100 |
3 |
20 |
4-18 |
|
65 |
5/2 |
290 |
185 |
145 |
120 |
3 |
22 |
8-18 |
|
80 |
3 |
310 |
200 |
160 |
135 |
3 |
24 |
8-18 |
|
100 |
4 |
350 |
235 |
190 |
155 |
3 |
24 |
8-22 |
|
125 |
5 |
400 |
270 |
220 |
185 |
4 |
26 |
8-26 |
|
150 |
6 |
480 |
300 |
250 |
210 |
4 |
28 |
8-26 |
|
200 |
8 |
600 |
360 |
310 |
275 |
4 |
30 |
12-26 |
CIass150主要連接尺寸：
|
公稱通徑 |
主要鏈接尺寸 |
|||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
z-d |
|
mm |
inch |
CIass150 |
||||||
|
15 |
1/2 |
150 |
89 |
60.5 |
35 |
3 |
15 |
4-15 |
|
20 |
3/4 |
150 |
98 |
70 |
43 |
3 |
15 |
4-15 |
|
25 |
1 |
160 |
108 |
79.5 |
51 |
3 |
15 |
4-15 |
|
32 |
5/4 |
160 |
117 |
89 |
64 |
3 |
15 |
4-15 |
|
40 |
3/2 |
200 |
127 |
98.5 |
73 |
3 |
16 |
4-15 |
|
50 |
2 |
220 |
152 |
120.5 |
92 |
3 |
17 |
4-19 |
|
65 |
5/2 |
290 |
178 |
139.5 |
105 |
3 |
19 |
4-19 |
|
80 |
3 |
310 |
190 |
152.5 |
127 |
3 |
20 |
4-19 |
|
100 |
4 |
350 |
229* |
190.5 |
157 |
3 |
24 |
8-19 |
|
125 |
5 |
400 |
254 |
216 |
186 |
4 |
25 |
8-22 |
|
150 |
6 |
480 |
279 |
241.5 |
216 |
4 |
27 |
8-22 |
|
200 |
8 |
550 |
343 |
298.5 |
270 |
4 |
30 |
8-22 |
河南基斯頓閥門有限公司主要生產銷售【襯氟過濾器GL41F46襯氟Y型過濾器】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
