產品簡介：

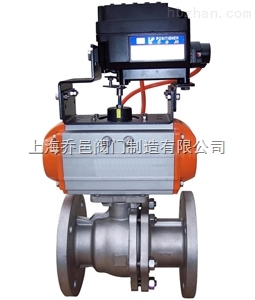

氣動O型切斷球閥ZSHO氣動O型活塞式切斷球閥（簡稱切斷球閥），是一種旋轉型切斷球閥，為氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（－40～180℃）及高溫（—60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。因而廣泛應用于石油、化工、制藥、冶金、輕紡、造紙、污水處理等生產部門的氣體、液體輸送管道中介質的切斷或開啟，以達到生產過程按一定的程序進行。切斷球閥主要由氣動活塞式執行機構和切斷型球閥兩部分組成，根據用戶需要，也可在執行機構和切斷球閥之間配置手輪機構。
技術參數：
| 公稱通徑DN（㎜） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
300 |
| 額定流量系數（Kv） |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
510 |
940 |
1400 |
2200 |
3500 |
8500 |
| 公稱壓力PN（MPa） |
1.6、6.4 |
||||||||||||
| 球芯轉角（度） |
0°±4°至90°±4°（可調） |
||||||||||||
| 操作壓力（MPa） |
雙作用0.2～1.0 單作用0.3～1.0 |
||||||||||||
| 適用工作溫度（℃） |
軟密封－40～180 硬密封－60～450 |
||||||||||||
| 允許壓差（MPa） |
為公稱壓力值 |
||||||||||||
| 允許泄漏量等級 |
軟密封Ⅵ 硬密封Ⅳ |
||||||||||||
| 動作時間（S） |
0.5～7（詳見表二） |
||||||||||||
| 執行機構輸出力矩（Nm） |
5.9～5169 |
||||||||||||
氣動活塞式執行機構動作時間（表二）
|
執行機構型號 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
|
|
動作時間（S） |
全開 |
0.5 |
0.56/0.6 |
0.5/0.6 |
0.5/0.6 |
0.7/1 |
0.8/1.1 |
1/1.2 |
1.1/1.6 |
1.2/2 |
3.5/4.5 |
5/6 |
|
全閉 |
0.5 |
0.6/0.8 |
0.6/1 |
0.8/1.2 |
0.8/1.2 |
1/1.5 |
1/2 |
1/2.3 |
1.5/2.5 |
4.5/6 |
5.5/7 |
|
*斜線上方為雙作用，下方為單作用數據
