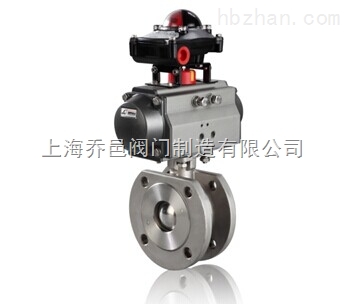

Q671氣動對夾球閥
一、氣動對夾球閥 產品概述：
氣動對夾球閥Q671F氣動超薄球閥產品參照意大利產品的特點，與普通球閥相比，氣動對夾球閥具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。氣動對夾保溫夾套球閥保溫效果好。此外，氣動對夾球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。氣動對夾球閥設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。氣動對夾球閥設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
二、氣動對夾球閥 產品特點：
氣動對夾球閥及對夾保溫夾套球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃（密封圈為增強聚四氟乙烯）或29~300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa
三、氣動對夾球閥 主要技術參數：
|
閥體形式 |
整體式鍛造、整體式鑄造 |
|
|
公稱通徑 |
DN10～150mm |
|
|
公稱壓力 |
PN1.6 2.5 4.0 MPa （高壓可定制） |
|
|
連接形式 |
超薄法蘭式、對夾式 |
|
|
閥芯形式 |
"O"型球形閥芯 |
|
|
執行機構 |
可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構 |
|
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
|
流量特性 |
快開特性 |
|
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
|
|
配置執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
|
可調范圍 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
|
適用溫度 |
密封面 |
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
||
四、氣動對夾球閥 詳細參數：
|
公稱通徑DN（mm） |
L |
D |
D1 |
D2 |
n-Φd |
H |
L1 |
|
15 |
35 |
95 |
65 |
45 |
4-M12 |
185 |
130 |
|
20 |
38 |
105 |
75 |
55 |
4-M12 |
191 |
140 |
|
25 |
42 |
115 |
85 |
65 |
4-M12 |
193 |
150 |
|
32 |
50 |
135 |
100 |
78 |
4-M16 |
212 |
165 |
|
40 |
60 |
145 |
110 |
85 |
4-M16 |
217 |
180 |
|
50 |
70 |
160 |
125 |
100 |
4-M16 |
260 |
200 |
|
65 |
95 |
180 |
145 |
120 |
4-M16 |
293 |
220 |
|
80 |
118 |
195 |
160 |
135 |
8-M16 |
323 |
250 |
|
100 |
140 |
215 |
180 |
155 |
8-M16 |
382 |
280 |
|
125 |
175 |
245 |
210 |
185 |
8-M16 |
468 |
320 |
|
150 |
210 |
280 |
240 |
210 |
8-M16 |
510 |
360 |
