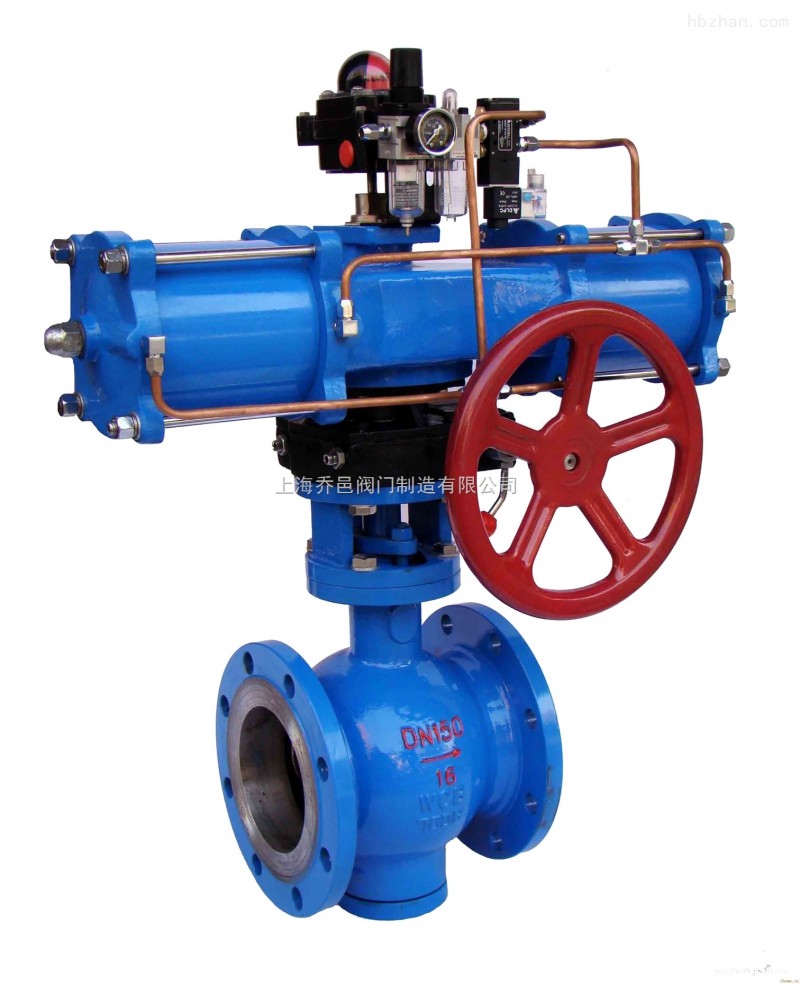

PQ647氣動偏心半球閥
一、氣動偏心半球閥 產品概述：
PQ647F氣動偏心半球閥PQ647H/Y是近年來開發的高新技術產品，以其設計合理，結構獨特，具有流通阻力小，密封性能好，使用壽命長特點，氣動偏心半球閥利用偏心閥體、偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的，氣動偏心半球閥的球體與閥座完全脫開，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題非金屬?gòu)椥圆牧媳磺队诮饘僮校y座金屬密封面受到良好的保護，偏心半球體特別適用于鋼鐵業、鋁業、纖維、微小固體顆粒、紙漿、煤灰、石油氣等介質的閥門。
二、氣動偏心半球閥 產品特點：
1、氣動偏心半球閥結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求
3、密封嚴密、輸送有害氣體可達零泄露
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端 因堆焊不同合金（或組合球）雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況
三、氣動偏心半球閥 主要技術參數：
|
閥體形式 |
整體鑄造球形體 |
|
閥芯形式 |
偏心旋轉閥芯（帶導流翼） |
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
|
流量特性 |
近似等百分比 |
|
可調范圍 |
全腔型（100：1）、60%腔型（60：1）、40%腔型（40：1） |
|
配置執行機構 |
GT、AT、ST、SR、AW系列單雙作用氣動執行器 |
四、氣動偏心半球閥 詳細參數：
|
執行器型號 |
GT、AT、ST、SR系列單雙作用氣動執行器 |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
五、氣動偏心半球閥主要外形連接尺寸
|
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
法蘭式 |
102 |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
297 |
338 |
|
對夾式 |
62 |
62 |
62 |
75 |
80 |
100 |
115 |
130 |
160 |
200 |
240 |
334 |
|
|
H |
60 |
60 |
65 |
95 |
105 |
120 |
140 |
155 |
165 |
205 |
240 |
270 |
|
|
H1 |
293 |
312 |
317 |
360 |
393 |
423 |
482 |
568 |
610 |
755 |
/ |
/ |
|
|
A |
140 |
164 |
164 |
190 |
210 |
247 |
276 |
348 |
378 |
524 |
/ |
/ |
|
|
PN1.6MPa法蘭連接尺寸 |
|||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
|
n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
|
PN2.5MPa法蘭連接尺寸 |
|||||||||||||
|
D |
115 |
140 |
150 |
165 |
185 |
200 |
235 |
270 |
300 |
360 |
425 |
485 |
|
|
D1 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
|
|
D2 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
274 |
330 |
389 |
|
|
n-Φd |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-22 |
8-26 |
8-26 |
12-26 |
12-30 |
16-30 |
|
