上海喬邑閥門制造有限公司是【CWX微型電動球閥CWX-15N】生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量*、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
產品簡介：

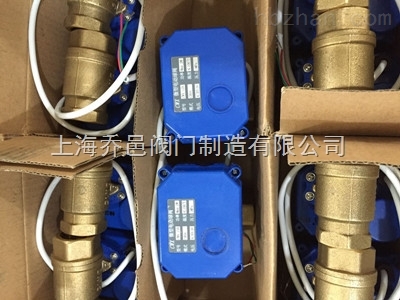

CWX微型電動球閥CWX-15N/CWX-15Q/CWX-15N微型電動球閥/CWX-15N/Q微型電動閥門、CWX-15Q/N專用水控及自控設備的微型電動閥，有特殊功能快開快閉開關時間3-5秒,開關次數可達10萬次,是閥門行業中的精品。產品適用于熱計量表、中央空調風機盤管、消防噴淋、高校節水、自動控制系統、工業自控等小型設備、節水器具、飲用水設備。
產品特點：
★可以在開水房中使用，是替換電磁閥的優良產品
1、POM齒輪與金屬齒輪相互配合結構，將POM齒輪用在高速級減小齒輪傳動噪音,同時低速級采用金屬齒輪，保證齒輪的可靠性。
2、使用壽命長，開關次數10萬次以上.
3、電氣限位和機械限位一體化設計,定位準確,一致性較高,杜絕執行器連轉的可能.
4、執行器和閥門可以多角度裝配，方便對于空間的分配需求.
5、球閥采用浮動密封結構，無滴漏，適用于重污垢及長期無動作的場合.
公司名稱：上海喬邑閥門制造有限公司
聯 系 人：王經理
聯系電話：021-31263567
手機號碼：13817273199
公司網址：http://www.shqyv.com/
產品相關主要技術參數:
產品外形示意圖:
產品外形尺寸表（單位mm）:
注明：Q1：表示閥門帶轉接板連接
Q2：表示閥體和執行器之間無轉接板連接
Q1高度要比Q2高7mm
以上尺寸與實物或許有細微差別，以實物為準，此數據僅供參考！
主要部件：
接線方式：
CR01（顛倒正負極模式）配線圖 電壓：DC3-6V/12V/9-24V
1.SW與OPEN相連，閥開；到位后內部自動斷電，閥門保持在開的狀態
2.SW與CLOSE相連，閥關；到位后內部自動斷電，閥門保持在關的狀態
CR02（三線兩控模式）配線圖 電壓：DC3-6V/12V DC9-24V
1. SW與OPEN相連，閥開；到位后內部自動斷電，閥門保持在開的狀態
2. SW與CLOSE相連，閥關；到位后內部自動斷電，閥門保持在關的狀態
CR02+（三線斷電復位模式）配線圖 電壓：DC9-24V
1.SW與OPEN相連，閥開；到位后內部自動斷電，閥門保持開的狀態，備用電源充電
2.SW與CLOSE相連，閥關；到位后內部自動斷電，閥門保持關的狀態
備注：外部電源斷電，閥門恢復出廠狀態，紅、藍、黃三線不能同時供電，以免損壞閥門
CR03（三線一控模式）配線圖 電壓：DC3-6V/12V A/DC9-24V AC220V AC85-265V
1. SW 閉合，閥開；到位后內部自動斷電，閥門保持在開的狀態
2. SW 斷開，閥關；到位后內部自動斷電，閥門保持在關的狀態
備注：電源為直流電源時，紅線接正極，藍線接負極
CR03A（三線一控斷負極模式） 電壓：DC9-24V
1. SW 閉合，閥開；到位后內部自動斷電，閥門保持在開的狀態
2. SW 斷開，閥關；到位后內部自動斷電，閥門保持在關的狀態
備注：電源為直流電源時，紅線接正極，藍線接負極
CR04（兩線斷電復位模式）配線圖 電壓：DC3-6V A/DC9-24V AC220V AC85-265V
1. SW閉合時，閥開/關；到位后內部自動斷電，閥門保持在開/關的狀態，備用電源充電
2. SW斷開時，閥關/開；到位后內部自動斷電，閥門保持在關/開的狀態
CR05（五線帶信號反饋模式）配線圖 電壓：DC3-6V/12V/24V
1.SW與OPEN相連時，閥開；到位后綠線給出開到位信號OLS控制，控制器檢測到OLS，將SW連向STOP，閥門停止動作，保持在開到位狀態
2.SW與CLOSE相連時，閥關；到位后紅線給出關到位信號CLS控制，控制器檢測到CLS，將SW連向STOP，閥門停止動作，保持在關到位狀態
上海喬邑閥門為您提供專業的【CWX微型電動球閥CWX-15N】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
