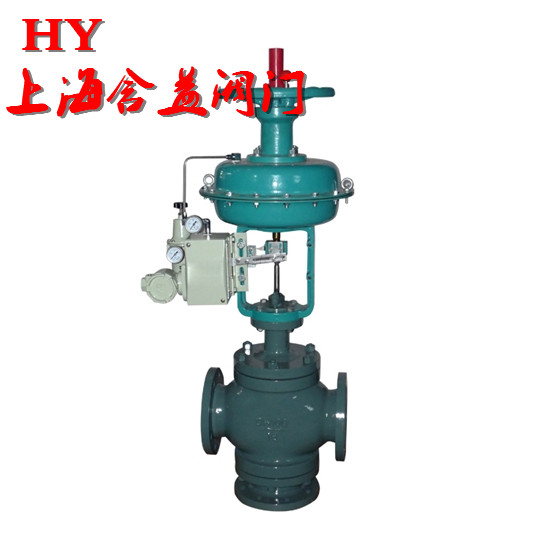

KAX系列氣動三通調節閥,氣動三通調節閥三通閥，采用雙閥芯上下導向結構，通常使用在熱交換器上，根據用途可分為分流調節型(一進二出)、合流調節型（二進一出）、快速切斷型。
產品規范
|
規范名稱 |
工業控制閥 |
結構長度 |
法蘭標準 |
氣動調節閥 |
壓力溫度等級 |
|
國際標準 |
IEC 60534-1 |
IEC 60534-3-1 |
ASME B16.5 |
IEC 60534-4 |
ASME B16.34 |
|
國家標準 |
GB/T17213 |
GB/T17213.3 |
JB/T79、HG/T20592等 |
GB/T4213 |
GB/T9131 |
|
|
|||||
閥本體主要參數
|
形 式 |
T型三通 |
|
公稱通徑 |
DN25～DN400 |
|
公稱壓力 |
PN16、40、63，ANSI CL150、300、600 |
|
閥體閥蓋材質 |
WCB、WC6、WC9、CF8、CF8M、HC276、Ti合金等 |
|
閥內件材質 |
304、316、HC276、Ti合金等 |
|
填 料 |
聚四氟乙烯V形、柔性石墨、聚四氟乙烯盤根、柔性石墨夾鎳絲 |
|
執行機構 |
氣動、電動 |
|
與執行器連接 |
螺栓壓緊式、圓螺母鎖緊式 |
|
閥蓋類型 |
標準型、高溫型(散熱片)、波紋管型 |
|
連接方式 |
法蘭型（RF、MFM、RJ）、焊接型（SW、BW） |
|
法蘭距 |
見下表 |
|
工作溫度 |
-29～+230(標準)、+230～+560(中高溫) |
|
泄漏等級 |
ANSI B16.104 IV、VI、零泄漏 |
|
流量特性 |
線性、拋物線 |
|
固有可調比 |
30:1 |
