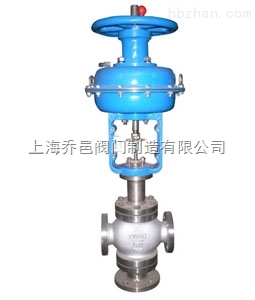

氣動三通合流分流調節閥ZJHF/ZJHH有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。
一、閥體
閥體形式：三通鑄造球型閥
公稱通徑：25—300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
上海喬邑閥門制造有限公司
138-1727-3199 王經理
http://www.shqyv.com/
二、上閥蓋
常溫型：-20~+200℃
散熱型：-40~+450℃
壓蓋形式：螺栓壓緊式
填料:V型聚四氟乙烯填料,柔性石墨。
三、閥內組件
閥芯型式：V型缺口芯
流量特性：線性或等百分比
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、執行機構
型 式：多彈簧式薄膜執行機構
膜片材料：丁晴橡膠夾增強滌綸織物
彈簧范圍：0.02~0. 1、0.04~0.20MPa
供氣壓力：0.14 0.16 0.28MPa
氣源接頭：M10×1
環境溫度：-30~+70℃
五、性能
泄漏量：符合標準ANSIB 16.104IV級，小于額定Kv值的0.01%
基本誤差：±1%
回 差：1%（帶定位器） 3%(不帶定位器)
線 性：±1% (帶定位器) ±5%(不帶定位器)備注：使用V型聚四氟乙烯填料
可調范圍：30:1
六、流量系數Kv值和行程
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定Kv值 |
合流閥 |
6.3 |
8.5 |
13 |
21 |
34 |
52 |
85 |
135 |
210 |
340 |
535 |
800 |
1280 |
|
分流閥 |
|
|
|
|
|
|
135 |
210 |
340 |
535 |
800 |
1280 |
|
|
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
七、允許壓差值
1、氣動三通薄膜合流閥
|
執行機構 |
供氣壓力MPa |
彈簧范圍MP |
定位器
|
允許壓差（MPa） |
||||||||
|
閥座直徑 |
||||||||||||
|
20 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
||||
|
HA2
|
0.14 |
0.02~0.10 |
有 |
0.79 |
0.49 |
0.33 |
0.20 |
0.12 |
0.09 |
0.05 |
－ |
－ |
|
0.35 |
0.08~0.24 |
0.041.6 |
3.50.99 |
2.3（0.67） |
1.40.39 |
0.86(0.24) |
0.62(0.18) |
0.34(0.10) |
－ |
－ |
||
|
HA3
|
0.14 |
0.02~0.10 |
－ |
－ |
0.59 |
0.35 |
0.22 |
0.16 |
0.09 |
0.05 |
0.04 |
|
|
0.35 |
0.08~0.24 |
－ |
－ |
4.0（1.2） |
2.50.71 |
1.53(0.43) |
1.1(0.31) |
0.02(0.18) |
0.30(0.10) |
0.27(0.08) |
||
|
HA4 |
0.14 |
0.02~0.10 |
－ |
－ |
－ |
－ |
0.37 |
0.26 |
0.15 |
0.10 |
0.06 |
|
|
0.35 |
0.08~0.24 |
－ |
－ |
－ |
－ |
2.7（0.76） |
1.9(0.54) |
1.07(0.30) |
0.69(0.20) |
0.47(0.13) |
||
備注：①下面數字為分流場合壓差，其余為合、分流相同
2、氣動三通薄膜分流閥
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差（MPa） |
|||
|
閥座直徑 |
|||||||
|
80 |
100 |
125 |
150 |
||||
|
HA2 |
0.14 |
0.02~0.10 |
有 |
0.09 |
0.05 |
－ |
－ |
|
0.35 |
0.08~0.24 |
有 |
0.62 |
0.34 |
－ |
－ |
|
|
HA3 |
0.14 |
0.02~0.10 |
有 |
0.16 |
0.09 |
0.05 |
0.04 |
|
0.35 |
0.08~0.24 |
有 |
1.1 |
0.62 |
0.39 |
0.27 |
|
|
HA4 |
0.14 |
0.02~0.10 |
有 |
0.26 |
0.15 |
0.10 |
0.06 |
|
0.35 |
0.08~0.24 |
有 |
1.9 |
1.07 |
0.69 |
0.47 |
|
八、法蘭距離和外形尺寸
|
公稱通徑DN |
合流（ZJHH） |
分流（ZJHF） |
|||||||||||||||
|
?A |
L |
H2 |
H1 |
L |
H2 |
H1 |
|||||||||||
|
PN（MPa） |
PN（MPa） |
PN（MPa） |
PN（MPa） |
||||||||||||||
|
1.6 |
4.0 |
6.4 |
常溫 |
中溫 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
常溫 |
中溫 |
1.6 |
4.0 |
6.4 |
||
|
25 |
285 |
185 |
190 |
200 |
615 |
763 |
|
|
|
|
|
|
|
|
|
|
|
|
32 |
285 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
|
40 |
285 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
|
50 |
285 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
|
65 |
360 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
|
80 |
360 |
300 |
310 |
320 |
879 |
1042 |
210 |
230 |
240 |
300 |
310 |
320 |
885 |
1050 |
225 |
250 |
265 |
|
100 |
360 |
350 |
360 |
370 |
873 |
1036 |
220 |
250 |
260 |
350 |
360 |
370 |
900 |
1060 |
245 |
275 |
285 |
|
125 |
470 |
410 |
430 |
440 |
1029 |
1244 |
260 |
300 |
300 |
410 |
425 |
440 |
1050 |
1265 |
285 |
320 |
325 |
|
150 |
470 |
450 |
465 |
475 |
1046 |
1261 |
280 |
320 |
320 |
450 |
460 |
475 |
1060 |
1275 |
305 |
340 |
345 |
|
200 |
470 |
550 |
560 |
570 |
1075 |
1290 |
320 |
380 |
380 |
550 |
560 |
570 |
1105 |
1320 |
350 |
400 |
410 |
|
250 |
600 |
635 |
660 |
670 |
1451 |
1641 |
|
474 |
474 |
635 |
660 |
670 |
1505 |
2800 |
|
|
|
|
300 |
600 |
720 |
740 |
770 |
1512 |
1760 |
|
584 |
584 |
720 |
740 |
770 |
1545 |
1820 |
|
|
|
